瓷砖背胶（水性瓷砖粘结剂）,是专门针对低吸水率瓷砖易空鼓脱落问题所研发的瓷砖铺贴辅助产品。被广泛应用于玻化砖、大板、岩板等材料的上墙铺贴作业中，瓷砖背胶（水性瓷砖粘结剂）凭借优异的产品性能，获得了市场广泛认可。

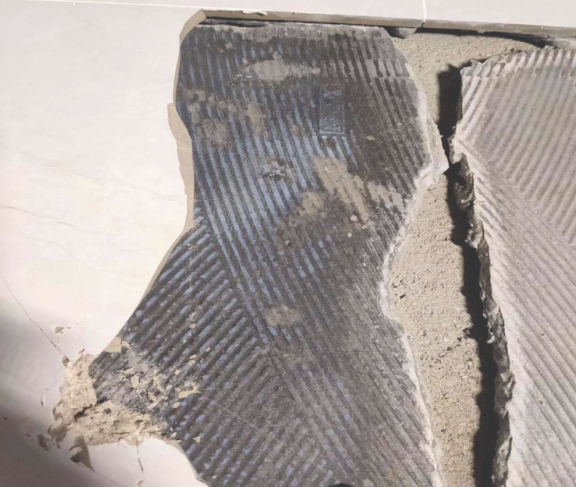

但是有些用户说，我使用了符合标准的瓷砖背胶（水性瓷砖粘结剂）贴砖后，还是出现了空鼓掉砖，这到底是是什么原因造成的呢？要注意些什么才能规避呢？粤粤给大家分享一下。
首先，粤粤把使用瓷砖背胶（水性瓷砖粘结剂）后有可能导致空鼓、掉砖的主要原因分为三大类：一、施工环境，二、砂浆强度，三、施工工艺。这三大分类其中包括了很多导致瓷砖空鼓、掉砖的小细节，大家对号入座，看看你家贴瓷砖时有没有存在这些现象。

01施工环境

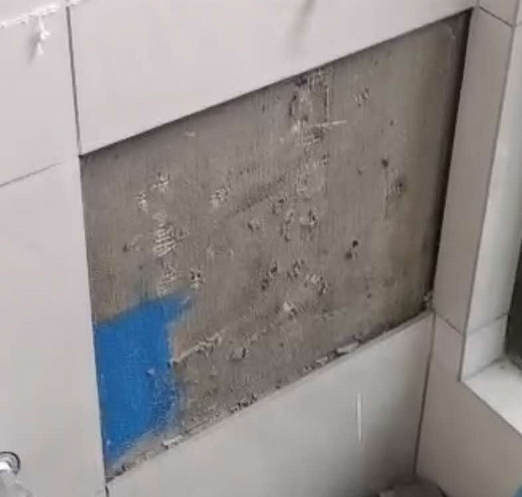

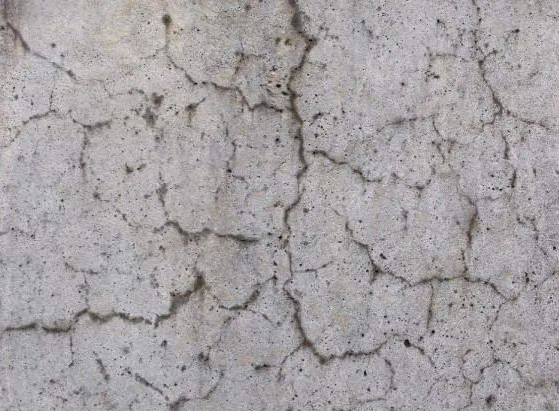

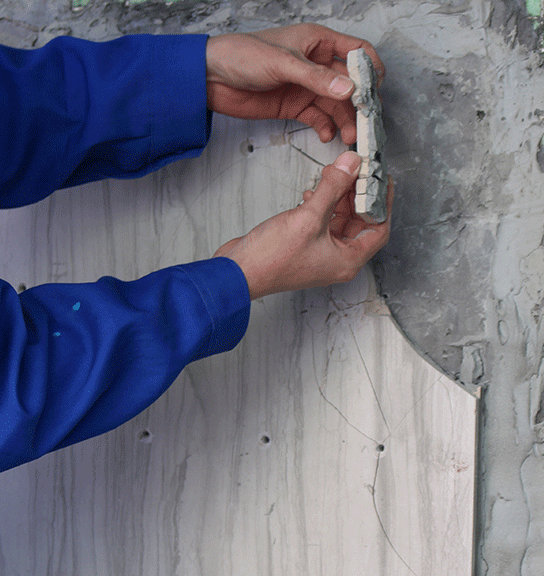

一、基层不牢（原墙起砂、空鼓、开裂、渗水）

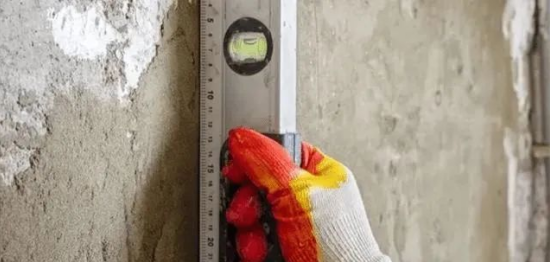

二、基层未找平（原墙不找平，直接贴瓷砖，砂浆厚薄不一致容易空鼓）

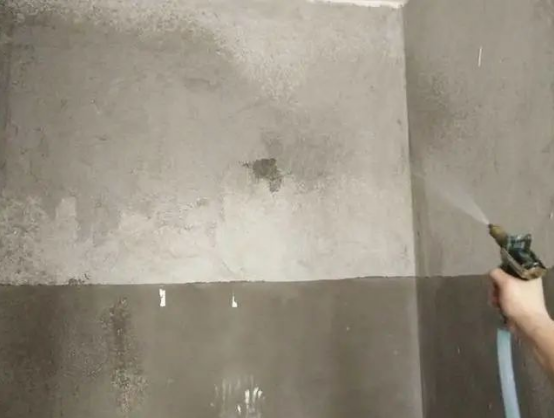

三、基层施工前没有洒水养护（原墙吸水率高，砂浆在反应过程中水分被墙吸干后，无法后续反应）

四、找平层使用玻纤网薄批（网外露、找平层强度低）

五、柔性防水层上铺贴瓷砖（柔性防水层粘力低带弹性，容易被砂浆与瓷砖的重量拉裂或容易造成空鼓）

六、施工环境温度过高（水泥砂浆水分流失过快，易空鼓）

七、施工环境温度过低（温度低，瓷砖背胶成膜时间延长）

八、施工环境湿度过高（湿度大，瓷砖背胶无法成膜，铺贴后的瓷砖里的水分长时间浸泡背胶层分解）

02砂浆强度

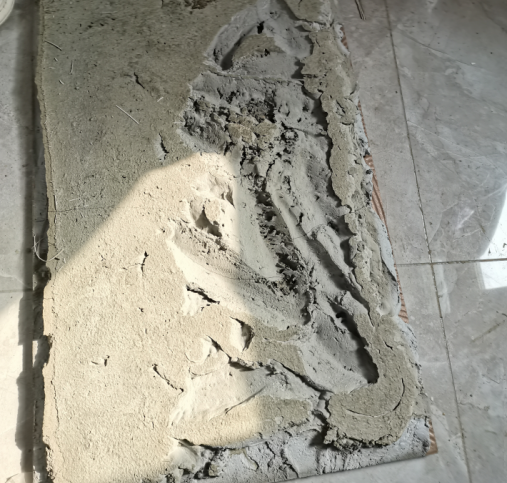

一、使用纯水泥铺贴（烧浆、砂浆层有裂纹、空鼓）

二、过度使用水泥伴侣（反应过度，砂浆层强度降低）

三、沙子比例过高（开裂、掉砂、强度不足）

四、瓷砖胶掺水泥（瓷砖胶成分被破坏，粘力下降）

五、水泥标号不达标（低于325标号，强度低）

六、使用不符合标准的沙子（沙子含泥量高、海沙）

03施工工艺

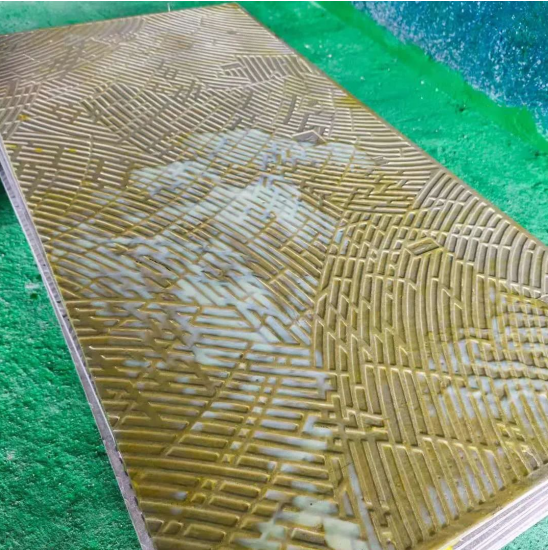

一、瓷砖脱模剂没有清除（粉状、油性脱模剂不清除均会影响瓷砖背胶无法成膜或成膜后与瓷砖分离）

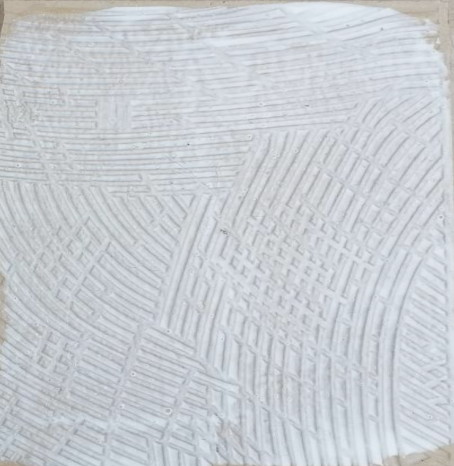

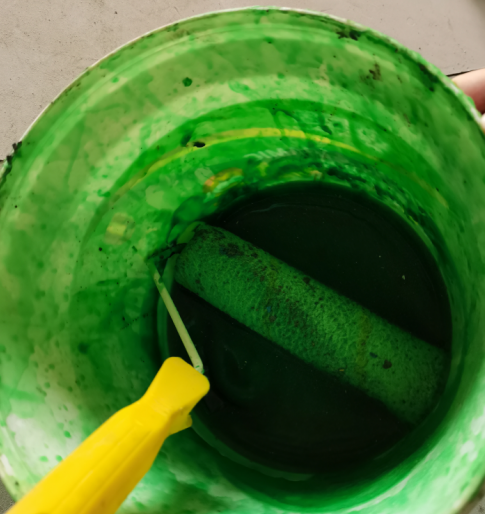

二、瓷砖背胶薄刷（胶量太少，瓷砖背胶成膜后强度不足）

三、瓷砖背胶厚刷（表干、背胶内外干透不一致）

四、瓷砖背胶掺入其他物质（掺水、掺水泥、掺其他胶类等）

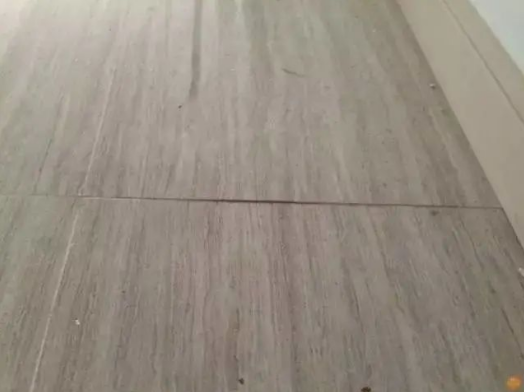

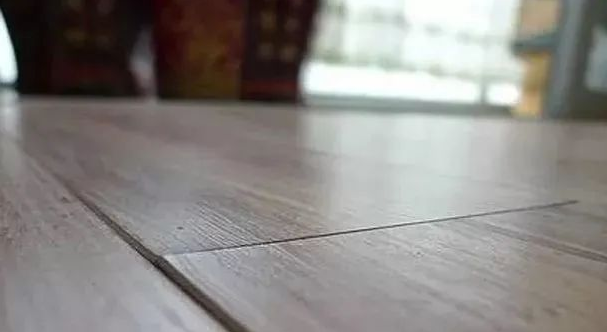

五、贴砖不留缝（空鼓、起拱）

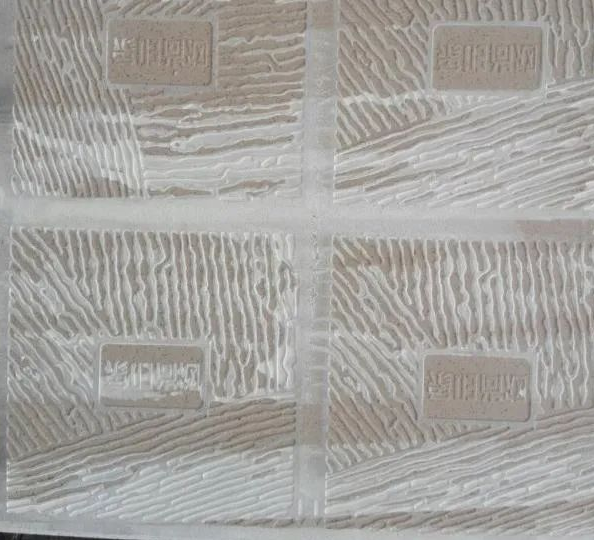

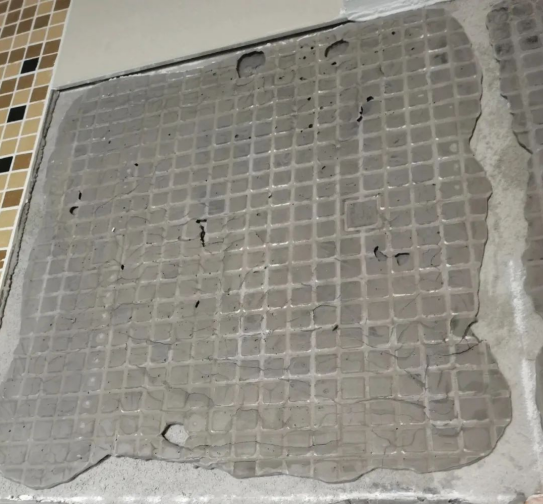

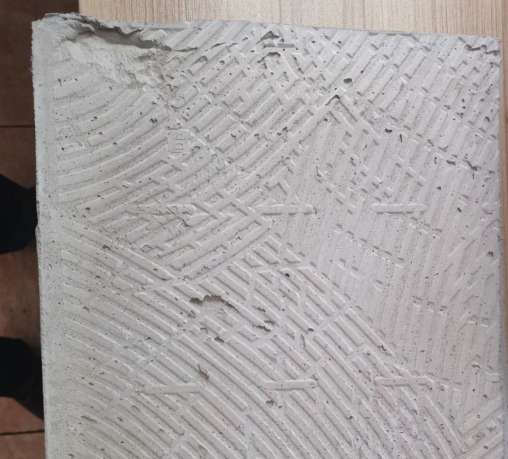

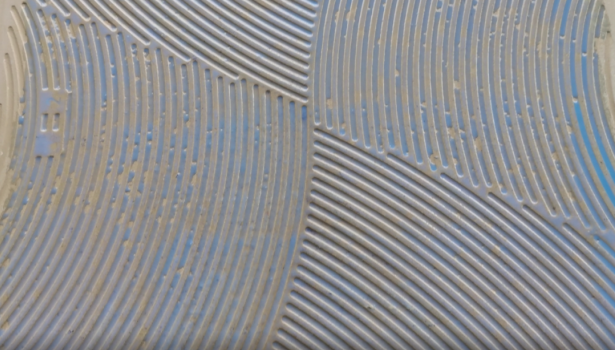

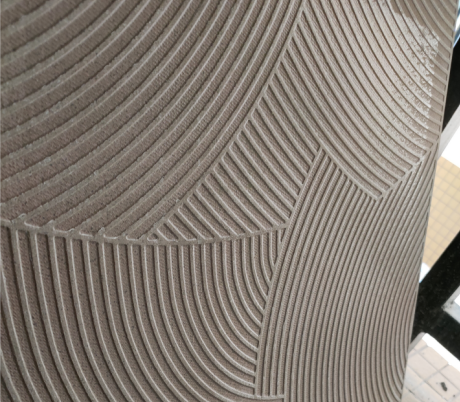

六、砂浆不饱满（水泥砂浆层空鼓）

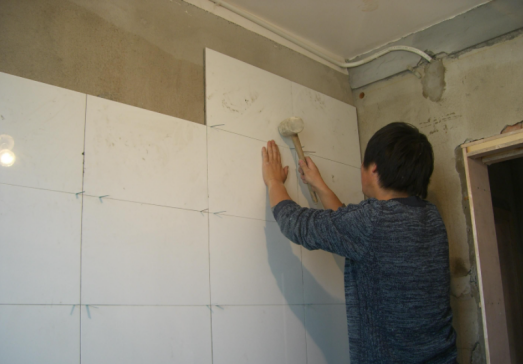

七、平整度调整时没敲均匀（砂浆填充不均匀，空鼓）

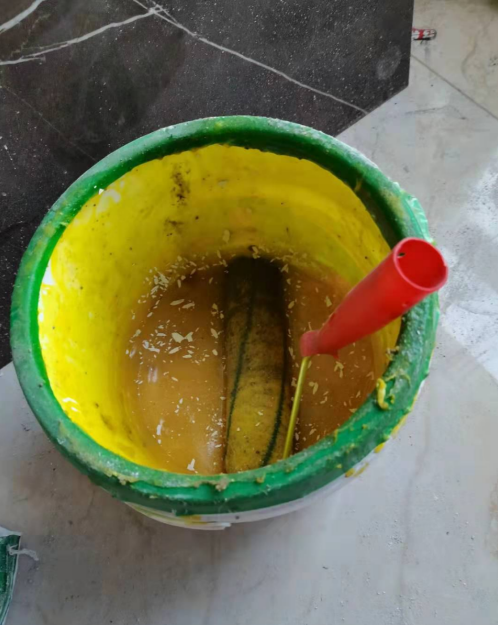

八、瓷砖背胶使用后不密封保存再次使用（背胶乳液氧化后性能被破坏）

九、过度厚贴（墙面未找平，用厚贴砂浆代替找平）

十、瓷砖背胶没成膜（刷胶后立即铺贴，未干透成膜）

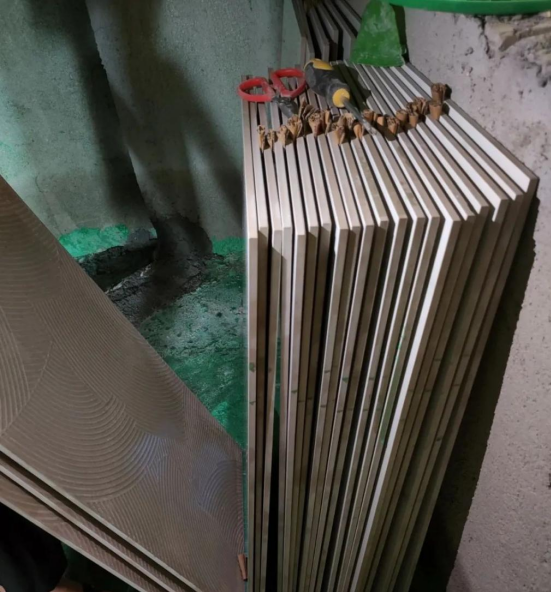

十一、瓷砖刷瓷砖背胶后立放（未干透成膜立放，上层乳液流失粘度低，下层乳液堆积干不透）

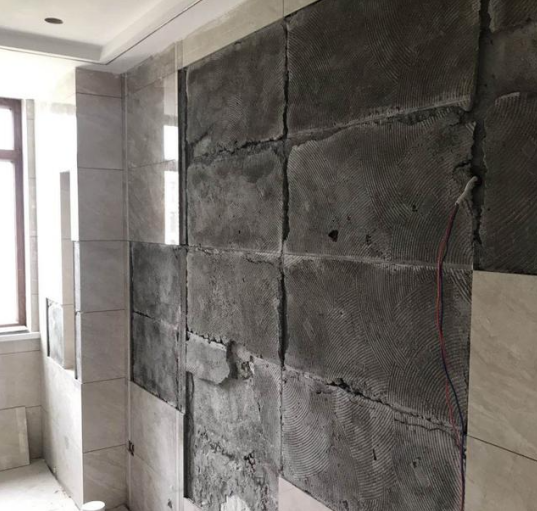

所以，瓷砖背胶（水性瓷砖粘结剂）虽好，但是也会受到各种外界因素影响导致性能无法发挥全部性能，所以施工过程中一定要注意规避这些破坏瓷砖背胶性能的因素，采用正确的方式施工，这样瓷砖铺贴的效果才能有所保障，杜绝瓷砖掉砖脱落的情况发生。
